SMC35系列霍尔操纵杆

SMC35系列霍尔操纵杆
SMC35系列霍尔操纵杆

         SMC35系列霍尔操纵杆,1轴、2轴或3轴,面板安装及嵌入式,采用不锈钢及合金材料,弹簧自动回位结构,德国高精度霍尔式传感器,全温度范围线性较正,IP67以上防护等级,较平滑的操作手感,人体工学机械设计。
适用于机器人、无人机、医疗设备、航天、船舶、广播电视设备等。
一、产品特点:
材      料: 不锈钢+合金+工程塑料
传 感 器: 霍尔传感器
定      位: 弹簧自动回位
操作角度: XY轴:±20度 ;Z轴:±17度
操作范围: 全方位(圆形)、十字、一字;
信号输出: 模拟电压、RS485、RS422、RS232、USB、CAN
供        电: DC5V、DC12-28V;
功        耗: 小于9-25MA(5V供电、与信号输出及轴数有关)
操作寿命: 大于1000万次;
温        度: -40度~+70度
防护等级: IP67面板以上部分
底座尺寸: 44.4X44.4

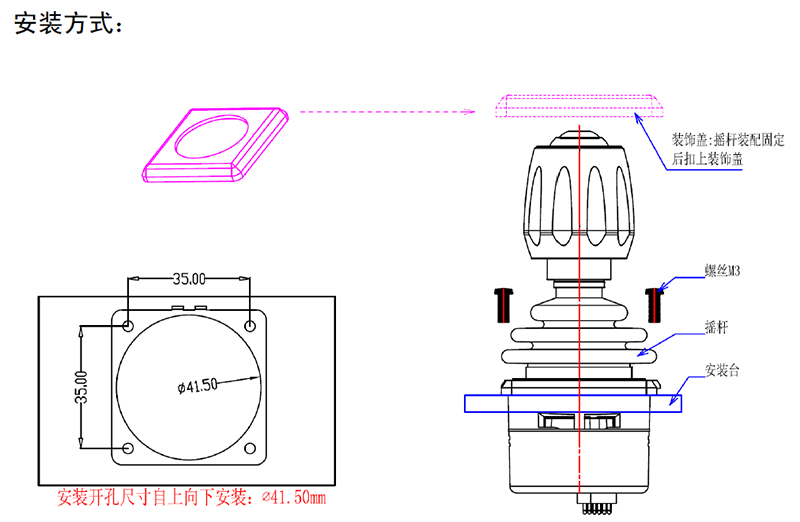

按装尺寸: 35X35

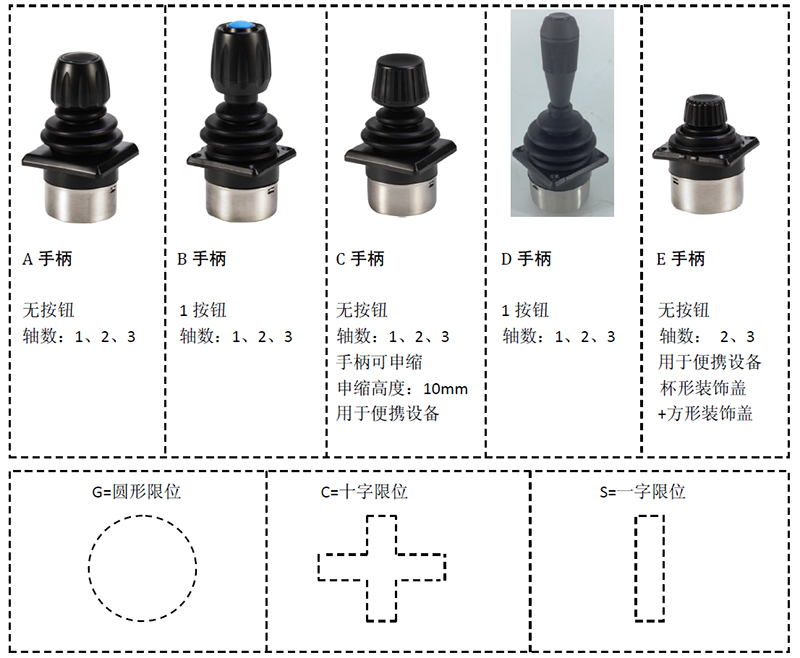

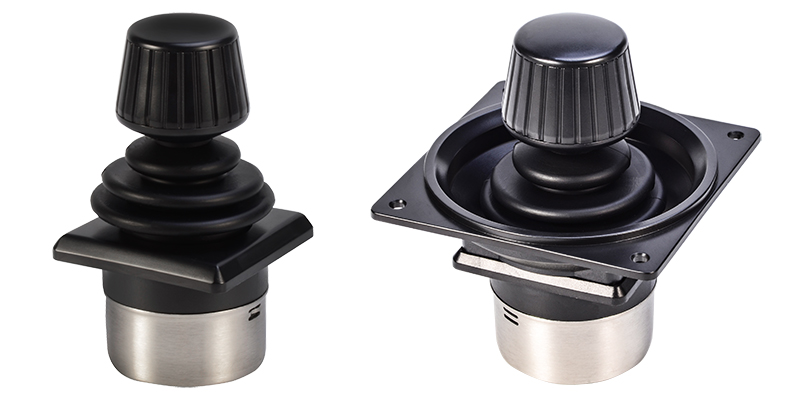

产品图片




SMC35C系列-可申缩手柄,手柄可以压缩10mm,用时旋转90度释放手柄,手柄弹出,适用于便携式移动设备,不用装箱或盖上屏幕时,向下用力并旋转90度,手柄压缩10MM并锁住
适用于军用比记本电脑,便携式录播,无人机摇控,机器人摇控等。
霍尔传感器,支持2轴、3轴

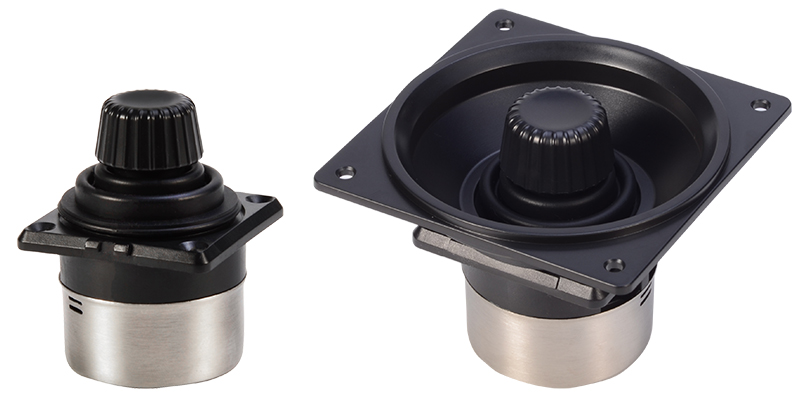

SMC35E嵌入式霍尔式操纵杆
霍尔传感器,支持2轴、3轴

适用于军用比记本电脑,便携式录播,无人机摇控,机器人摇控等。
这个体积比校小特别适合于面板上面有屏幕的设备

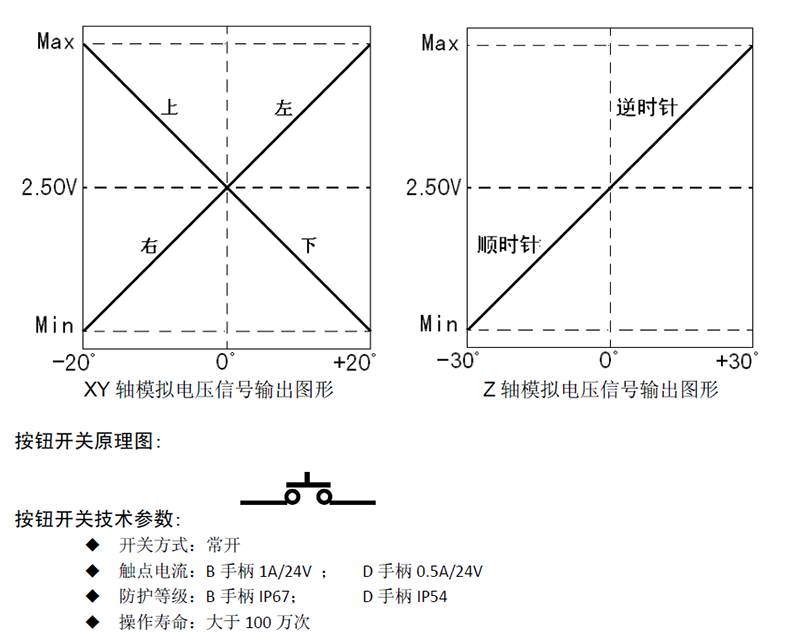

传感器曲线图

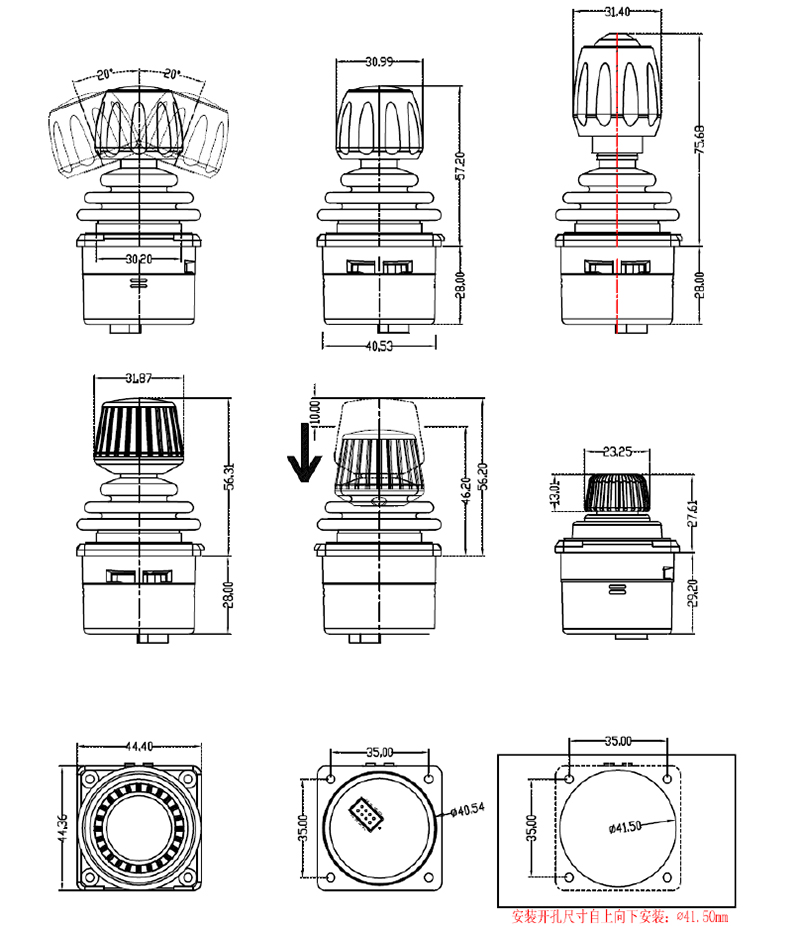

产品尺寸图











更详细的资料请下载说明书!
