SMC31系列霍尔操纵杆
铝合金压铸结构，医疗专用操纵杆
特点：
传感器：德国进口霍尔传感器，全温度范围线性较正，磁性曲线线性较正，保证输出的线性；
2轴（ＸＹ），14位分辨率；
工作电压：3.2V-5.5V,可以稳定工作在3.3V或5.0V
信号输出： USB、CAN、RS232、RS422、SPI、PWM、模以电压
模拟电压：5.0V供电0.3~2.5~4.7V 或6%Vdd~50Vdd~94%Vdd，其它参数可定制。
重复定位精度：小于1%。
村 料：铝合金及ABS+不锈钢，精密结构工艺
防护等级：面板以上部分IP67
内置操作唤醒开关（定货时注明）：
机械式开关，不供电时也有效；当操纵杆有动作时，开关闭合，回到中位时断开；主要用于电池供电唤醒CPU，以降低功耗。
用途：
机器人
医疗设备
光学仪器
技术参数：
传感器： 霍尔传感器，全量程多点线性较正；
信号输出： 线性模拟电压4%Vdd-96%Vdd，中心50%Vdd （通信方式可选择）
转动角度： ±20° ,对角线角度: ±28°
操作力度： 多种可选(或客户定制)
中心回位精度:小于1%
供电电压： DC3.3V或5V
工作电流： <15MA
唤醒开关： 机械式，中心断开，转动5-10°开关闭合，功能选配。
操作温度： -40℃～+70℃
贮藏温度： -50℃～+80℃
防护等级： 面板以部分IP67

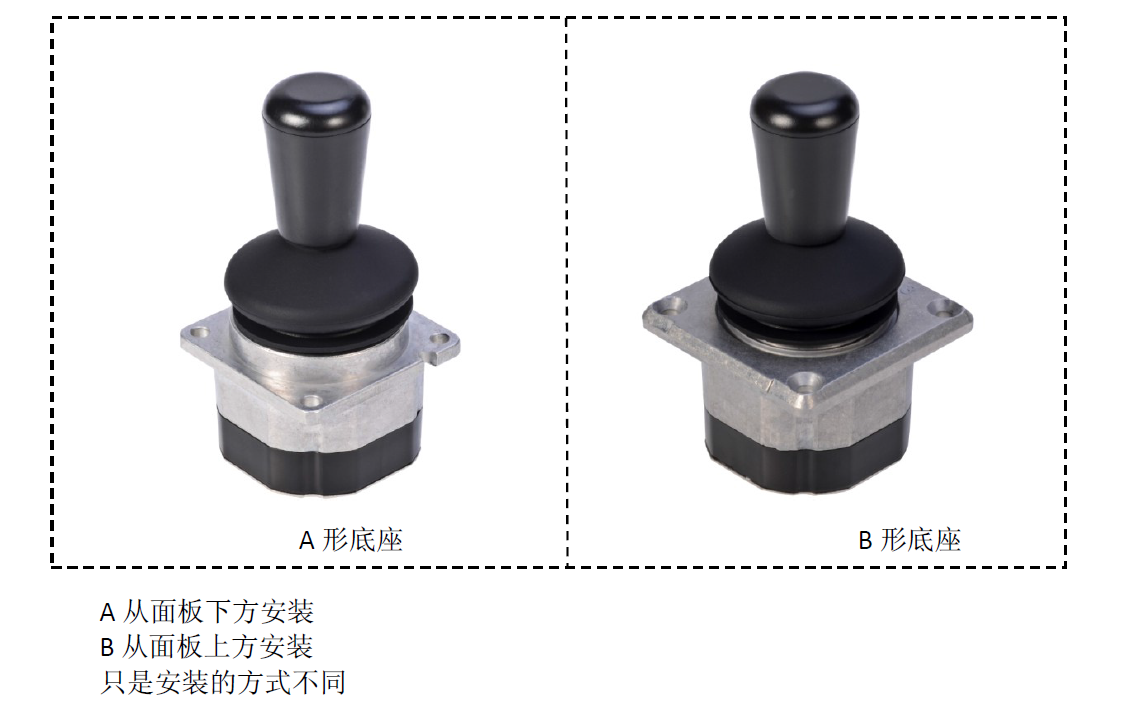

尺 寸： SMC31A外形尺寸76.2(H)X38(L)X38(W) ， 安装尺寸：31X31
SMC31B外形尺寸76.04(H)X47(L)X47(W) ，安装尺寸：35X35

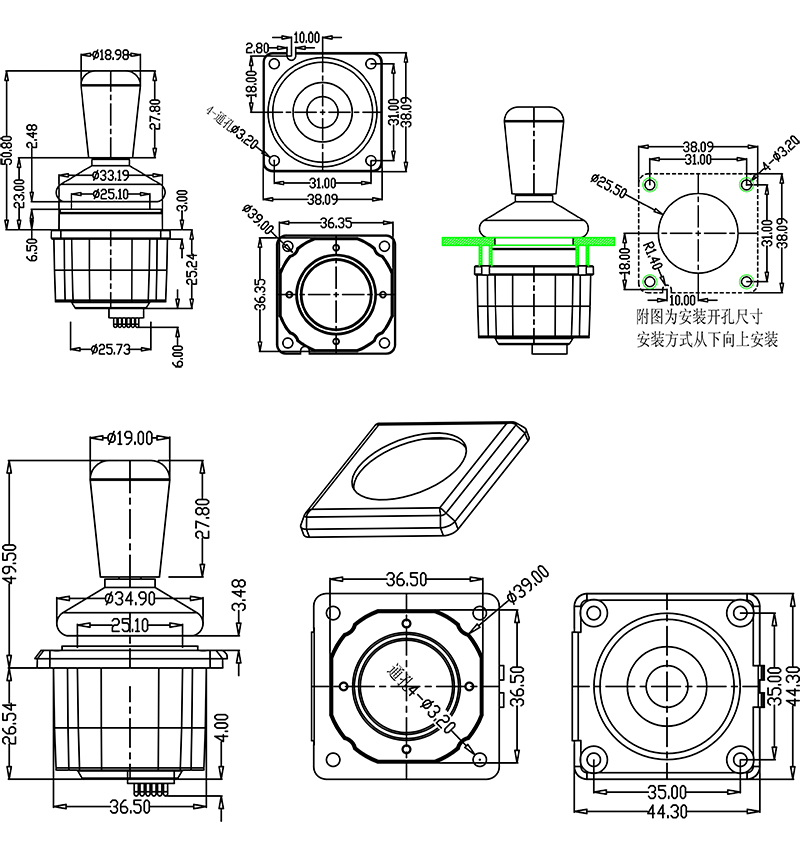

CAD尺寸图
传感器曲线
产品选型
更祥细的资料请下载说明书！！
